Кодирование RFID-меток в Union Label

Union Label поддерживает кодирование RFID-меток стандарта EPC Class 1 Gen 2 на RFID-принтерах.

Это позволяет наносить уникальные идентификаторы на изделия, упаковку и производственные единицы с последующим считыванием с помощью RFID-оборудования.

Как работает кодирование

  • Кодирование происходит в область памяти EPC метки.
  • Вы можете использовать:
  • ручной ввод данных;
  • данные из Excel или CSV-файла (рекомендуется).
  • Кодировка выполняется в момент печати этикетки с RFID-чипом.

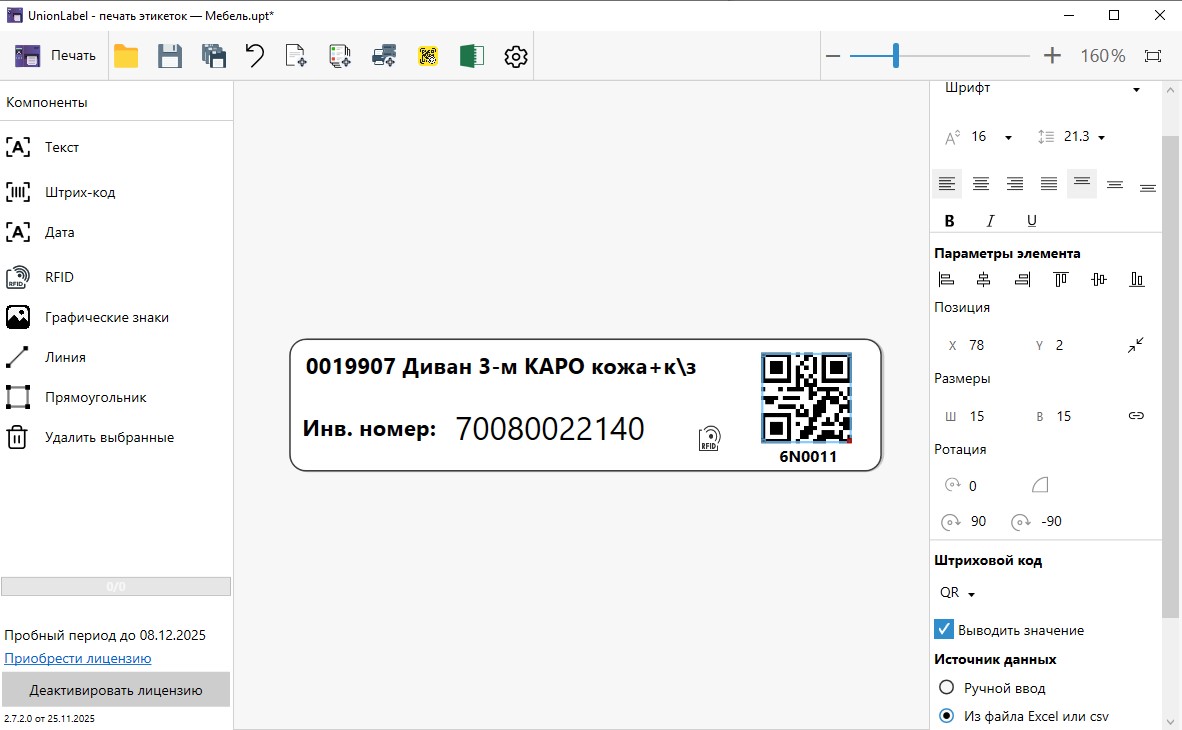

Готовый шаблон с добавленным RFID элементом

Пошаговая инструкция

1. Добавьте элемент RFID на макет

  1. Откройте или создайте макет этикетки.
  2. Добавьте текстовую информацию для печати.
  3. На панели элементов слева выберите элемент RFID и разместите его на этикетке.
  4. В параметрах укажите источник данных (ручной ввод / Excel / CSV);

!

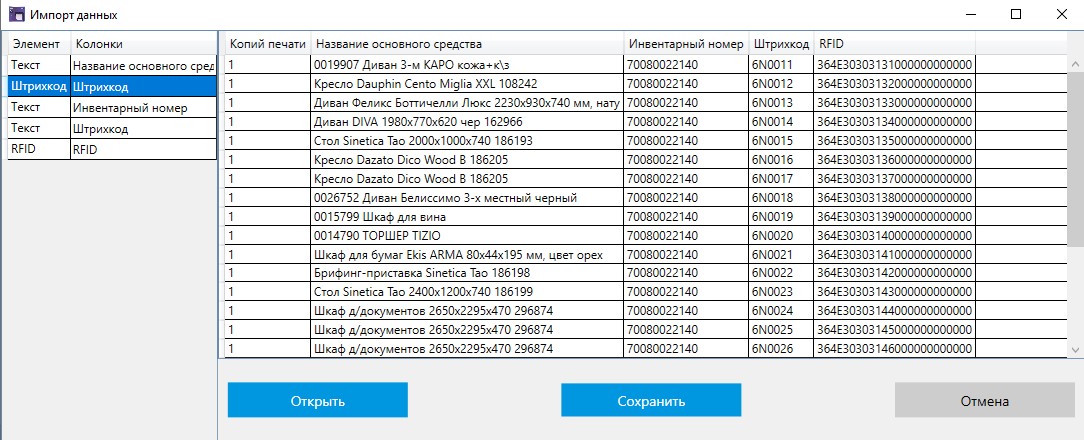

Выбор полей для печати

2. Выполните калибровку RFID-принтера

  1. Перейдите в «Параметры шаблона».
  2. Нажмите «Калибровать».
  3. Выберите нужный RFID-принтер и нажмите ОК.

Если автоматическая калибровка не сработала, выполните ручную настройку:

Что важно при ручной калибровке RFID:

  • Мощность чтения и записи
    Устанавливается в драйвере или в меню принтера (обычно: 15–30 dBm).
    Недостаточная мощность → метка не закодируется. Если мощность большая, то может закодировать и соседние метки!

  • Смещение антенны (Backfeed / Position Adjustment)
    Определяет, где именно в процессе печати принтер включает антенну для кодирования чипа.
    Подберите вручную, чтобы чип попадал точно в область антенны. Это можно померить обычной линейкой. Измерять надо от середины межэтикеточного расстояния до чипа.

📌 Информацию о калибровке см. в руководстве к вашему RFID-принтеру
(например: Postek, Bixolon, Printronix, Zebraи др.)

3. Проверьте закодированные метки

После печати обязательно проверьте корректность записи EPC-данных:

Варианты проверки:

  • Через сам принтер
  • Включите режим чтения RFID;
  • Поднесите метку к антенне;
  • Убедитесь, что на дисплее отобразился корректный код.

Но такая возможность имеется не у всех принтеров.

  • Через RFID-терминал сбора данных (ТСД)
  • Используйте встроенную утилиту от производителя терминала;
  • Или воспользуйтесь нашей программой Union Data Collect.

Это особенно важно при работе с маркировкой! .

Всё готово!

Если всё работает корректно — запускайте печать тиража!

RFID-кодирование с Union Label: - просто в настройке, - совместимо с большинством популярных RFID-принтеров.

Поддерживаемые RFID-принтеры

Протестированные модели (частично): - Postek TX 2R, 3R, 6R; - Postek G2000e; - Bixolon XD5-40; - Bixolon XT5-40; - Zebra ZT411 RFID и другие модели; - Printronix T6000; - Printronix T8000; - Sato CL4NX;

Если у вас есть принтер, которого нет в нашем списке - напишите нам, мы его интегрируем и добавим в список!
